Kao dobavljač prirubnica glave, razumijem kritičnu važnost analize naprezanja u osiguravanju pouzdanosti i sigurnosti ovih komponenti. Glavne prirubnice su ključni dio mnogih industrijskih sistema, koji se koriste za povezivanje cijevi, ventila i druge opreme. Izvođenje analize naprezanja na prirubnici glave pomaže u identifikaciji potencijalnih tačaka kvara, optimizaciji dizajna i osiguravanju da prirubnica može izdržati radne uvjete kojima će biti izložena. U ovom postu na blogu podijelit ću neke uvide o tome kako izvršiti analizu naprezanja na prirubnici glave.
Razumijevanje osnova analize stresa
Prije nego što uđete u proces analize stresa, bitno je razumjeti osnovne koncepte. Napon se definira kao sila koja se primjenjuje po jedinici površine na materijal. Kada je prirubnica glave pod opterećenjem, ona doživljava različite vrste naprezanja, uključujući vlačna naprezanja, tlačna naprezanja, naprezanje smicanja i naprezanje savijanja. Vlačni napon nastaje kada se prirubnica razdvoji, tlačna kada se gura zajedno, napon smicanja kada postoji sila klizanja i napon savijanja kada je prirubnica podvrgnuta momentu.
Cilj analize naprezanja je izračunati veličinu i distribuciju ovih napona unutar prirubnice glave. Ovo se obično radi pomoću softvera za analizu konačnih elemenata (FEA), koji dijeli prirubnicu u mrežu malih elemenata i rješava jednačine ravnoteže za svaki element.
Korak 1: Definirajte radne uvjete
Prvi korak u izvođenju analize naprezanja na prirubnici glave je definiranje radnih uvjeta. Ovo uključuje unutarnji tlak, temperaturu, vanjska opterećenja i sve druge faktore koji mogu utjecati na raspodjelu naprezanja u prirubnici. Na primjer, ako se prirubnica koristi u cjevovodu visokog pritiska, unutrašnji pritisak će biti značajan faktor u proračunu naprezanja.
Važno je prikupiti tačne podatke o ovim radnim uslovima. Ovo može uključivati konsultacije sa krajnjim korisnicima, upućivanje na industrijske standarde ili provođenje testova. Na primjer, ako je prirubnica dio postrojenja za hemijsku preradu, potrebno je pažljivo razmotriti temperaturu i hemijsko okruženje jer mogu uticati na svojstva materijala prirubnice.
Korak 2: Odaberite materijal
Izbor materijala za prirubnicu glave ima značajan uticaj na njenu nosivost naprezanja. Različiti materijali imaju različita mehanička svojstva, kao što su čvrstoća tečenja, granična vlačna čvrstoća i modul elastičnosti. Prilikom odabira materijala potrebno je uzeti u obzir faktore poput otpornosti na koroziju, cijene i dostupnosti.

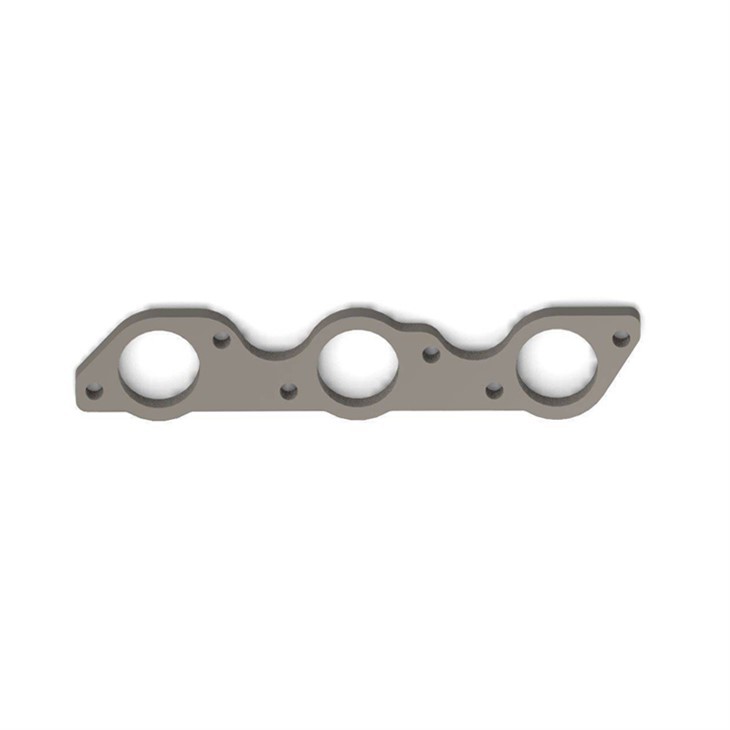

Uobičajeni materijali za prirubnice glave uključuju ugljični čelik, nehrđajući čelik i legirani čelik. na primjer,Prirubnica sa čeličnom glavomje popularan izbor zbog svoje visoke čvrstoće i relativno niske cijene. Svojstva materijala odabranog materijala treba precizno definirati u modelu analize naprezanja.
Korak 3: Kreirajte geometrijski model
Kada su uslovi rada i materijal definisani, sledeći korak je kreiranje geometrijskog modela prirubnice glave. Ovo se može uraditi korišćenjem softvera za projektovanje pomoću računara (CAD). Model treba tačno da predstavlja oblik i dimenzije prirubnice, uključujući sve rupe, žljebove ili druge karakteristike.
Točnost geometrijskog modela je ključna za rezultate analize naprezanja. Male greške u modelu mogu dovesti do značajnih razlika u izračunatim vrijednostima naprezanja. Stoga je važno dvaput provjeriti dimenzije i osigurati da model predstavlja pravi prikaz stvarne prirubnice.
Korak 4: Mrežite model
Nakon kreiranja geometrijskog modela, potrebno ga je isprepletati. Mreženje je proces dijeljenja modela na konačan broj malih elemenata. Kvaliteta mreže može značajno utjecati na točnost analize naprezanja. Finija mreža općenito daje preciznije rezultate, ali zahtijeva više računarskih resursa i vremena.
Postoje različite vrste elemenata koji se mogu koristiti za umrežavanje, kao što su tetraedarski, heksaedarski i trouglasti elementi. Izbor tipa elementa ovisi o složenosti geometrije i prirodi raspodjele naprezanja. Za prirubnicu glave, kombinacija heksaedarskih i tetraedarskih elemenata može se koristiti za postizanje dobrog balansa između tačnosti i računske efikasnosti.
Korak 5: Primijenite granične uvjete i opterećenja
Nakon što je model umrežen, sljedeći korak je primjena graničnih uslova i opterećenja. Granični uvjeti definiraju kako je prirubnica ograničena u prostoru. Na primjer, ako je prirubnica pričvršćena vijcima na cijev, stupnjevi slobode na rupama za vijke moraju biti na odgovarajući način ograničeni.
Opterećenja se primenjuju na osnovu prethodno definisanih uslova rada. Unutrašnji pritisak se može primeniti kao površinsko opterećenje na unutrašnjoj površini prirubnice, a sva spoljašnja opterećenja mogu se primeniti na odgovarajućim lokacijama. Važno je osigurati da se opterećenja pravilno primjenjuju i da granični uvjeti tačno predstavljaju stvarnu situaciju.
Korak 6: Pokrenite analizu stresa
Nakon primjene graničnih uvjeta i opterećenja, može se izvršiti analiza naprezanja pomoću FEA softvera. Softver će riješiti jednadžbe ravnoteže za svaki element u mreži i izračunati vrijednosti napona i deformacija.
Analiza može potrajati, ovisno o složenosti modela i broju elemenata u mreži. Tokom analize važno je pratiti napredak i provjeriti ima li grešaka ili upozorenja.
Korak 7: Analizirajte rezultate
Nakon što je analiza stresa završena, potrebno je analizirati rezultate. Glavni rezultat analize naprezanja je raspodjela naprezanja unutar prirubnice. Ovo se može vizualizirati korištenjem konturnih dijagrama, koji pokazuju veličinu naprezanja na različitim lokacijama na prirubnici.
Maksimalne vrijednosti naprezanja i njihove lokacije su od posebnog interesa. Ako maksimalno naprezanje premašuje granicu tečenja ili graničnu vlačnu čvrstoću materijala, prirubnica može otkazati pod datim radnim uvjetima. U takvim slučajevima, dizajn će se možda morati modificirati, na primjer, povećanjem debljine prirubnice ili promjenom materijala.
Korak 8: Potvrdite rezultate
Da bi se osigurala tačnost rezultata analize stresa, dobra je praksa da se oni validiraju. To se može učiniti poređenjem rezultata s eksperimentalnim podacima ili analitičkim rješenjima. Ako postoje značajne razlike između izračunatih rezultata i eksperimentalnih podataka, model će se možda morati precizirati i analiza ponoviti.
Važnost analize naprezanja za dobavljače prirubnice glave
Kao dobavljač prirubnice glave, analiza naprezanja je bitan dio našeg procesa kontrole kvaliteta. Izvođenjem analize naprezanja na našim prirubnicama možemo osigurati da ispunjavaju najviše standarde sigurnosti i pouzdanosti. Ovo ne samo da nam pomaže da izbjegnemo skupe kvarove proizvoda, već i gradimo povjerenje kod naših kupaca.
Naše prirubnice glave analizirane na naprezanje su dizajnirane da rade optimalno u širokom rasponu radnih uvjeta. Bilo da se radi o primjeni niskog pritiska u sistemu vodosnabdijevanja ili primjeni visokog pritiska u naftovodu i plinovodu, naše prirubnice su konstruirane da izdrže naprezanja na koja će se susresti.
Kontaktirajte nas za vaše potrebe prirubnice glave
Ako ste na tržištu visokokvalitetnih prirubnica za glavu, mi smo tu da vam pomognemo. Naš tim stručnjaka može izvršiti detaljnu analizu naprezanja na našim prirubnicama kako bi osigurao da su prikladne za vašu specifičnu primjenu. Nudimo širok asortiman prirubnica za glavu u različitim materijalima i veličinama, uključujućiPrirubnica sa čeličnom glavom.
Kontaktirajte nas kako bismo razgovarali o vašim zahtjevima i započeli pregovore o nabavci. Posvećeni smo pružanju najboljih proizvoda i usluga po konkurentnim cijenama.
Reference
- "Dizajn mašinstva" od Josepha E. Shigleyja, Charlesa R. Mischkea i Richarda G. Budynasa
- "Analiza konačnih elemenata: teorija i primjena uz ANSYS" Jaehong Kim
- Industrijski standardi kao što je ASME B16.5 za prirubnice cijevi i prirubničke spojeve.
